Arquitetura

A arquitetura proposta foi projetada com foco em modularidade, organização estrutural e facilidade de manutenção, permitindo que diferentes partes do sistema sejam desenvolvidas e evoluídas de forma independente.

são apresentados os elementos estruturais que compõem o núcleo do sistema, incluindo gerenciamento do loop principal do jogo, renderização gráfica, gerenciamento de entidades, controle de entrada do usuário, gerenciamento de recursos e sistema de colisões.

A definição clara da arquitetura do sistema contribui para orientar o desenvolvimento da engine, facilitar a compreensão de sua estrutura e apoiar futuras extensões ou melhorias.

A engine é composta por um conjunto de módulos responsáveis por diferentes aspectos do funcionamento do sistema. Cada módulo possui responsabilidades específicas e interage com os demais componentes de maneira estruturada, garantindo que o fluxo de execução do jogo ocorra de forma consistente.

Componentes

• Core (Núcleo da Engine)
  Responsável pela inicialização do sistema, gerenciamento do ciclo de execução e coordenação geral dos módulos da engine.
• Renderer (Sistema de Renderização)
  Responsável pela renderização de elementos gráficos bidimensionais na tela, incluindo sprites e outros componentes visuais utilizados no jogo.
• Entity System (Sistema de Entidades)
  Responsável pelo gerenciamento das entidades presentes no ambiente do jogo, permitindo a criação, atualização e remoção de objetos durante a execução.
• Collision System (Sistema de Colisão)
  Responsável pela detecção de colisões entre entidades, permitindo que interações físicas ou lógicas sejam processadas pelo sistema.
• Input System (Sistema de Entrada)
  Responsável por capturar e processar eventos de entrada do usuário provenientes de dispositivos como teclado e mouse.
• Resource Manager (Gerenciador de Recursos)
  Responsável pelo carregamento, armazenamento e gerenciamento de recursos utilizados pela aplicação, como imagens e arquivos de mapa.
• Scene Manager (Gerenciador de Cenas)
  Responsável pela organização do jogo em diferentes estados ou cenas, permitindo a transição entre diferentes contextos da aplicação.

Camadas

• Core Layer (Núcleo do Sistema)
  Responsável pela inicialização da engine, gerenciamento do ciclo de execução do jogo e coordenação geral dos módulos do sistema.
• System Layer (Camada de Sistemas)
  Composta pelos módulos responsáveis por funcionalidades específicas da engine, como renderização gráfica, gerenciamento de entidades, sistema de colisão, processamento de entrada do usuário e gerenciamento de recursos.
• Application Layer (Camada de Aplicação)
  Representa o código do jogo desenvolvido pelo usuário da engine, que utiliza os serviços fornecidos pelos módulos internos do sistema.

Diagramas

Diagrama de Caso de Uso

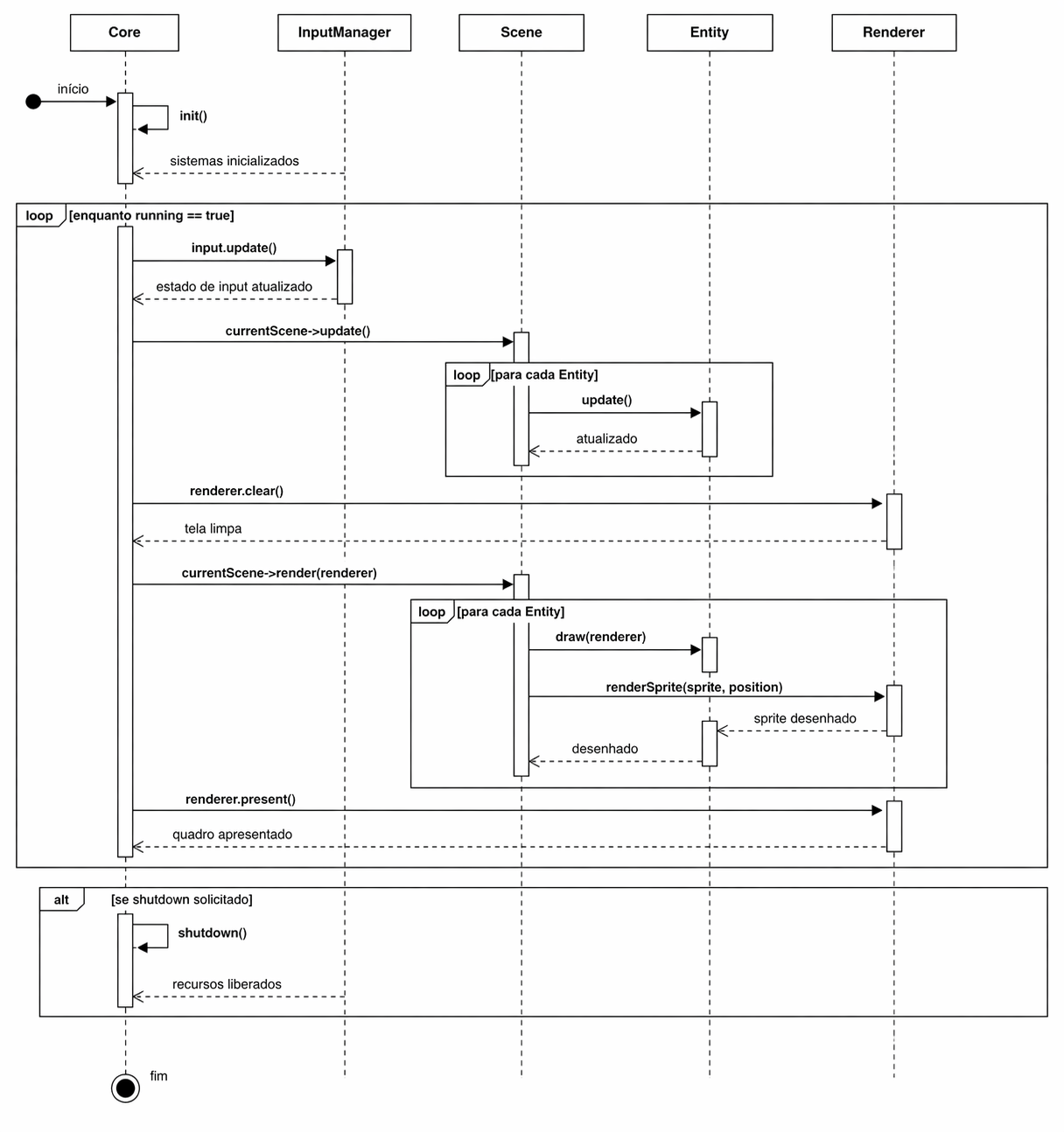

Diagrama de Sequência

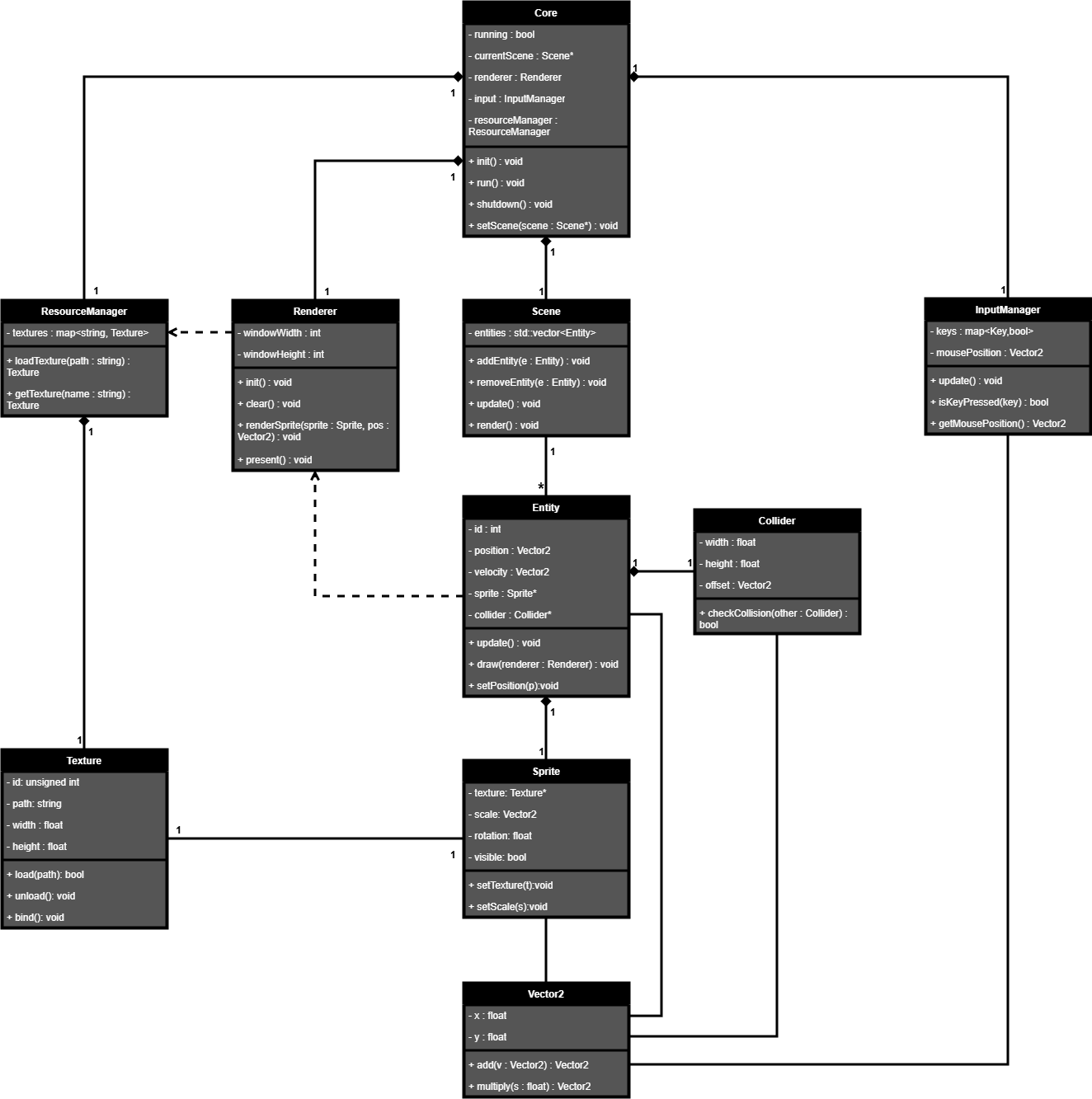

Diagrama de Classe e Relacionamento
